Sensor Ultrassônico

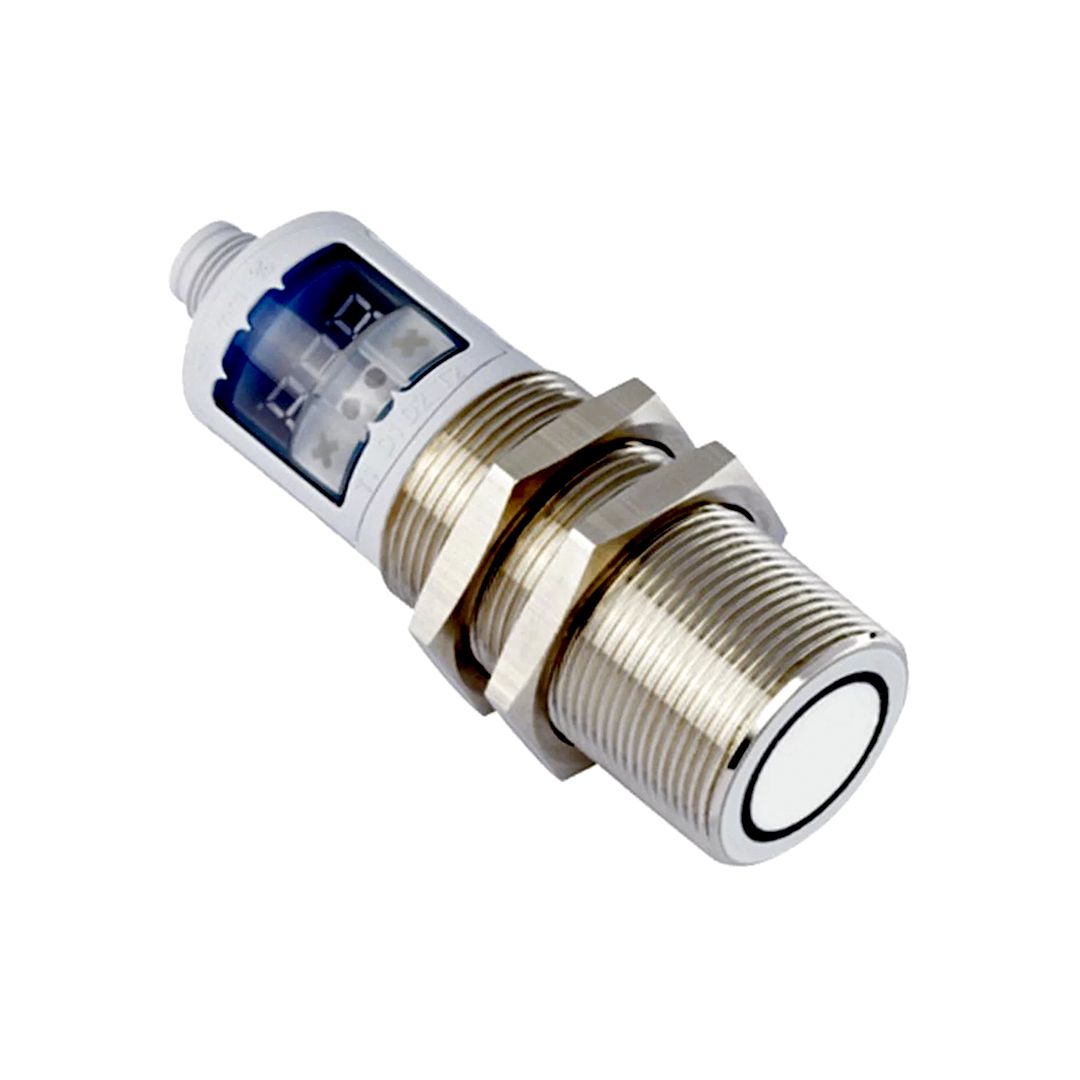

SENSOR ULTRASSÔNICO UMT 30-1300-A-IUD-L5
SCHMERSAL
Código: 021.351
Dados do Produto
Sensor Ultrassônico com saída analógica UMT 30-1300-A-IUD-L5 - SensoPart
Ideal para monitorar os níveis de enchimento de líquidos, como gorduras e óleos
Seleção automática para saída de corrente ou tensão
Fácil pré-configuração do sensor via display digital - sensor imediatamente pronto para operação
Sincronização de até 10 dispositivos em espaços restritos
Recursos adicionais com várias funções suplementares
Tempo de resposta [ms]: 92
Saída: Analógica (corrente) 200, Analógica (tensão) 92
Frequência ultrassônica [kHz]: 200
Series M30
Distância de trabalho min. [milímetros]: 200
Distância de trabalho máx. [milímetros]: 1300
Limite de distância de varredura [milímetros]: 2000
Quantidade de saídas de comutação: 2
Resolução [mm]: 0.18 ~ 0.57
Repetibilidade [mm]: ± 0,15%
Precisão: ± 1% (desvio de temperatura compensado internamente, pode ser desativado, 0,17% / K sem compensação)
Faixa de temperatura [° C]: -25 ~ +70
Tipo de conexão: Plugue M12, 5 pinos
Nível de proteção: IP 67
Display: Parametrização
Indicador LED 1: Indicador de saída de comutação
Indicador LED 2: Indicador de saída de comutação
Definição de característica analógica: Por meio dos botões de aprendizagem e numericamente via display de 7 segmentos
Modos de aprendizagem:
Modo 1: definir limites de janela
Modo 2: aumento / diminuição da saída
características
Possibilidades de ajuste:
Bloqueio de botão através do botão Teach-in
Configurações padrão por meio do botão Teach-in
Funções complementares:
- Modo de economia de energia
- Modo Indicador
- Seleção de saída de corrente ou tensão
- Filtro de valor de medição
- Força do filtro
- Atraso de resposta
- Supressão de primeiro plano
- Modo Multiplex, endereço do dispositivo
- Modo Multiplex, endereço mais alto
- Faixa de medição
- Tela de calibração
- Faixa de detecção, sensibilidade
Definições padrão:
Faixa de medição: limite de distância de varredura
Limites da janela, sinal analógico: zona cega e distância de varredura
Saída de comutação: analógico crescente
característica
