RELÉ TEMPORIZADOR
FINDER
Código: 025.288
Dados do Produto

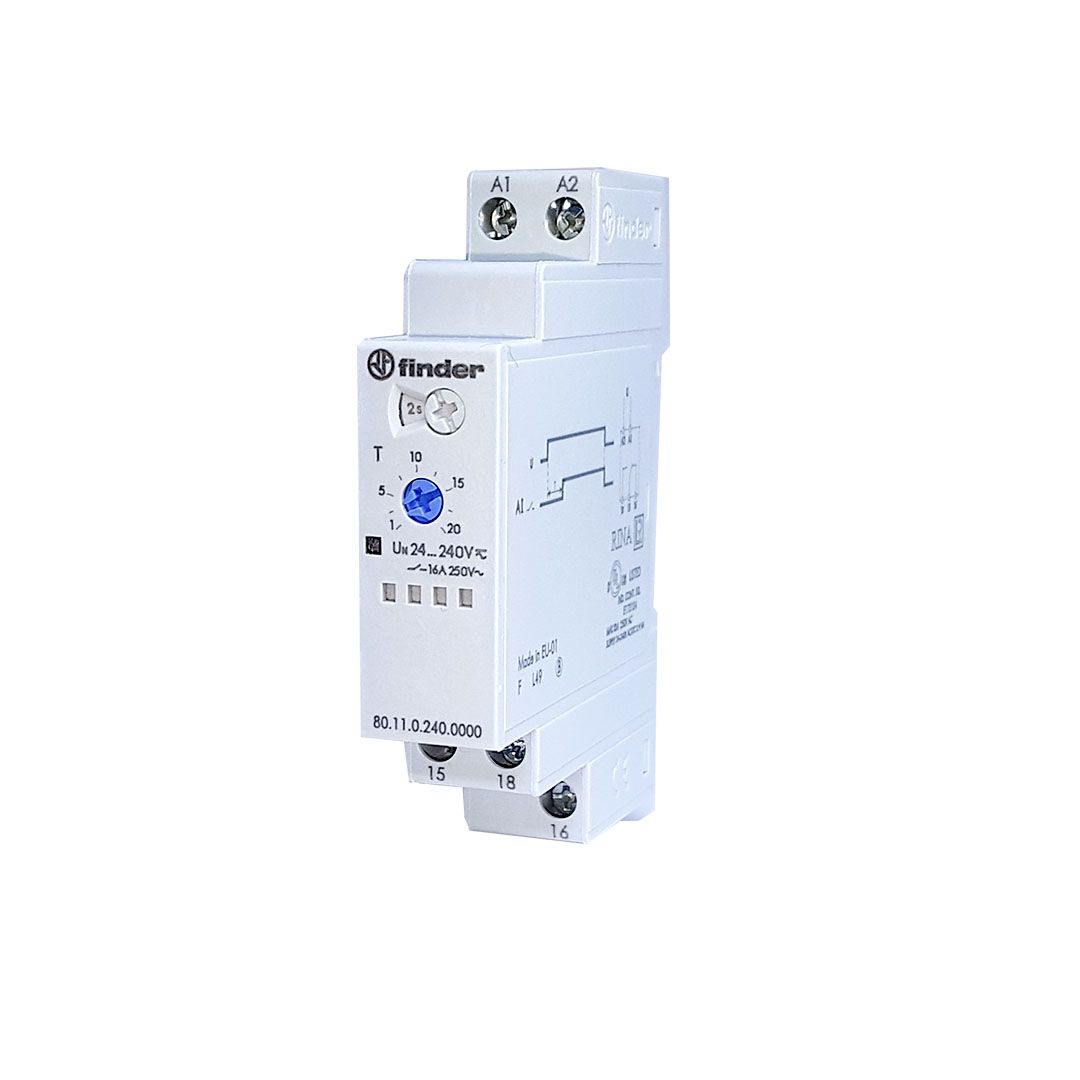

Temporizador modular multifunções e monofunção 80.11
Modelo: 80.11.0.240.0000
Novas versões multitensão com tecnologia “PWM Clever”
Amplo campo de alimentação de 12 a 240V AC ou DC não polarizado
Corrente nominal de até 16 A; disponível também uma versão com saída SSR de 1 A
Seis escalas de tempo de 0.1s a 24 h
Alta isolação entrada/saída
“Blade + cross” - chave de fenda ou phillips podem ser usadas para ajustar a função, tempo e desengatar do trilho 35 mm (EN 60715)
Características dos contatos
Configuração dos contatos: 1 reversível
Corrente nominal / Máx. corrente instantânea: 16/30A
Tensão nominal / Máx. tensão comutável: 250/400Vac
Carga nominal em AC1: 4000VA
Carga nominal em AC15 (230Vac): 0,55kW
Capacidade de ruptura em DC1: 30/110/220V): 16/0,3/0,12A
Carta mínima comutável: 500mW (10/5mA)
Material dos contatos standard: AgNi
Características de alimentação
Tensão de alimentação: 12...240Vac (50/60Hz)
Nominal (Un): < 1,8VA (50Hz)/<1W
Campo de funcionamento: 10,8...265Vac | 10,8...265Vcc
Características gerais
Regulagem da temporização: (0.1…2)s, (1…20)s, (0.1…2)min, (1…20)min, (0.1…2)h, (1…24)h
Repetibilidade: ±1%
Tempo de retorno: 100ms
Duração mínima do impulso de start/reset: 50ms
Precisão de regulagem de fundo de escala: ±5%
Vida elétrica a carga nominal em AC1: 50 · 10³ ciclos
Grau de proteção: IP20
Possíveis aplicações:
Abertura de portas e portões
Automação de persianas, cortinas, estores
Automação predial
Controle e manejo de água e líquidos
Controles de semáforos
Elevadores
Estaleiros
Fornalhas e Fornos industriais
Forno de secagem
Geradores de corrente
Gestão de resíduos
Gruas/Talhas
Iluminação para discotecas, piscinas, fontes
Lavadoras industriais
Lavadoras industriais
Motores industriais
Máquinas de cerâmica
Máquinas de embalagem
Máquinas de etiquetagem
Máquinas de fabricação de calçados
Máquinas de perfuração, polimento, lixadeiras
Máquinas de processamento de leite
Máquinas de processamento de madeira
Máquinas de tratamento galvânico
Máquinas para a indústria de confeitaria
Máquinas para o processamento de papel
Máquinas tipográficas
Máquinas têxteis
Painéis de comando e distribuição
Painéis de controle
Painéis de controle para bombas
Refrigeradores industriais
Regulação térmica
Sistemas automáticos de lavagem de automóveis
Sistemas de alarme
Sistemas de controle
Temporizadores, controles de iluminação
Ventiladores industriais
Ventilação forçada
