RELÉ FALTA DE FASE 380 VCA DPST-11
DIGIMEC
Código: 025.241
Dados do Produto

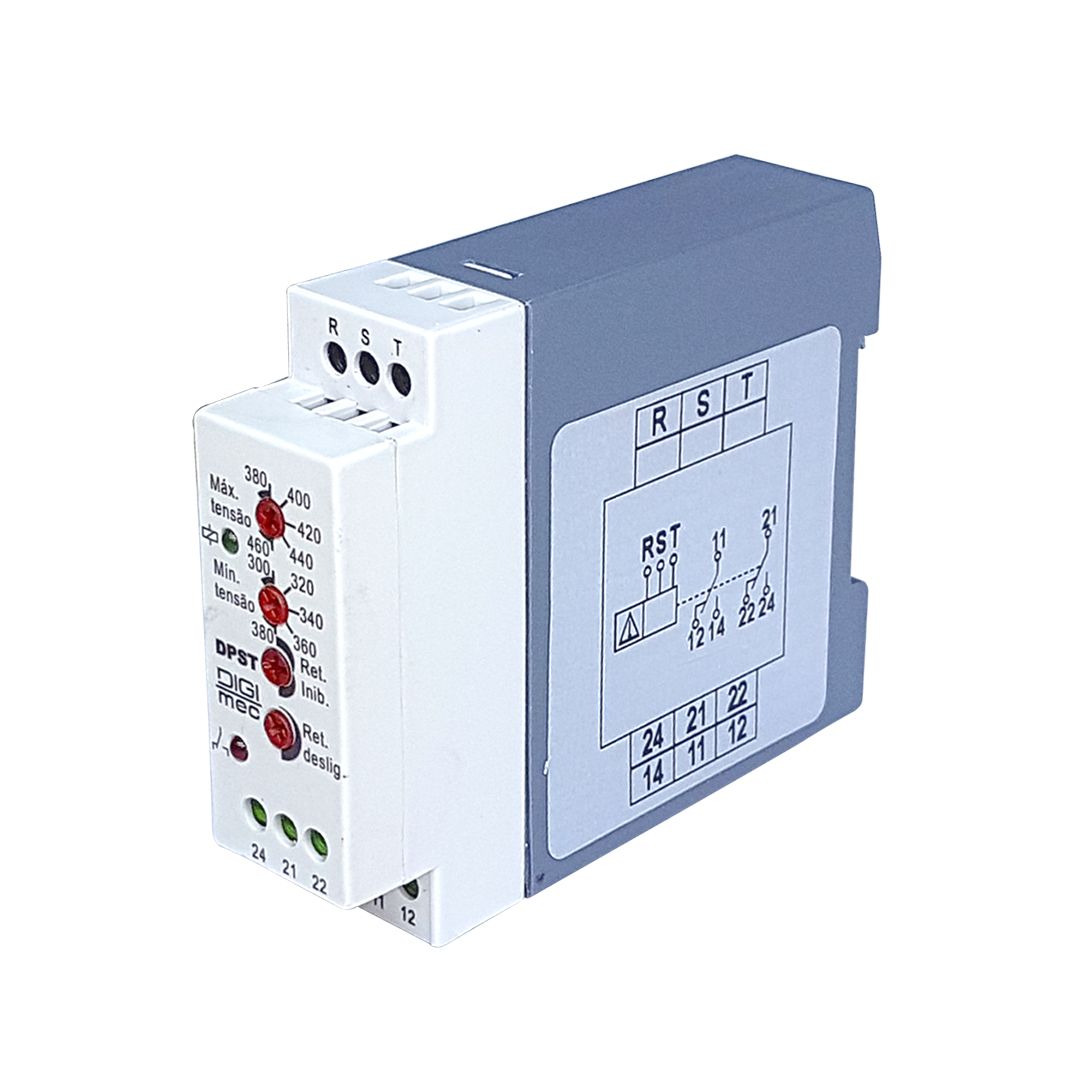

Relé Falta de Fase 380VCA Digimec DPST-11
Alimentação/medição (-20% +20%): 380Vca
Consumo: 3 VA (aproximadamente)
Subtensão: 380 Vca – ajustável de 260 a 380 Vca
Sobretensão: 380 Vca – ajustável de 380 a 460 Vca
Ajuste de inibição: 0 a 20 segundos
Ajuste de retardo no desligamento: 0 a 20 segundos
Ajuste de retardo no ligamento: 0 a 20 segundos
Repetibilidade: Tensão: 2%, fundo de escala | Tempo: 5%, fundo de escala
Histerese: Tensão: 2%, fundo de escala | Tempo: 2%, fundo de escala
Tempo de comutação: 20 ms
Tempo de comutação após falha: 100 ms
Tempo de retorno: 100 ms
Tempo de estabilização térmica: < 30 minutos
Tempo de energização: < 2 segundos
Relé de saída: 5 A, 250 Vca máx. carga resistiva - reversível
Material dos contatos: AgCdO
Vida útil dos contatos: Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente: De trabalho: 0 a 50°C | De armazenamento: -10 a 60°C
Umidade relativa de trabalho: 20 a 90% sem condensação
Material da caixa: Termoplástico
Terminais de saída: Parafusos com alojamento fixo
Grau de proteção da caixa: IP 51
Grau de proteção nos terminais: IP 20
Capacidade dos terminais: Fio: 2,5 mm² | Cabo: 2,5 mm² | Condutor com terminal: 2,5 mm²
Torque de aperto: 0,4 Nm
Fixação: Trilho DIN 35 mm ou parafuso com acessório opcional
Dimensões: 22,5 x 75 x 98 mm
Os relés de falta de fase DPST-11 foram desenvolvidos para proteção de equipamentos elétricos trifásicos que não podem operar quando houver anomalias como falta de fase, inversão da sequencia trifásica, desequilíbrio entre fases, subtensão ou sobretensão, essa linha de supervisores possui tempos ajustáveis de inibição, retardo no ligamento ou desligamento. Montados em caixas plásticas, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos, através de adaptador opcional para caixas D.
