RELÉ DE SEGURANÇA FWS 1205 C-24V
SCHMERSAL
Código: 023.095
Dados do Produto

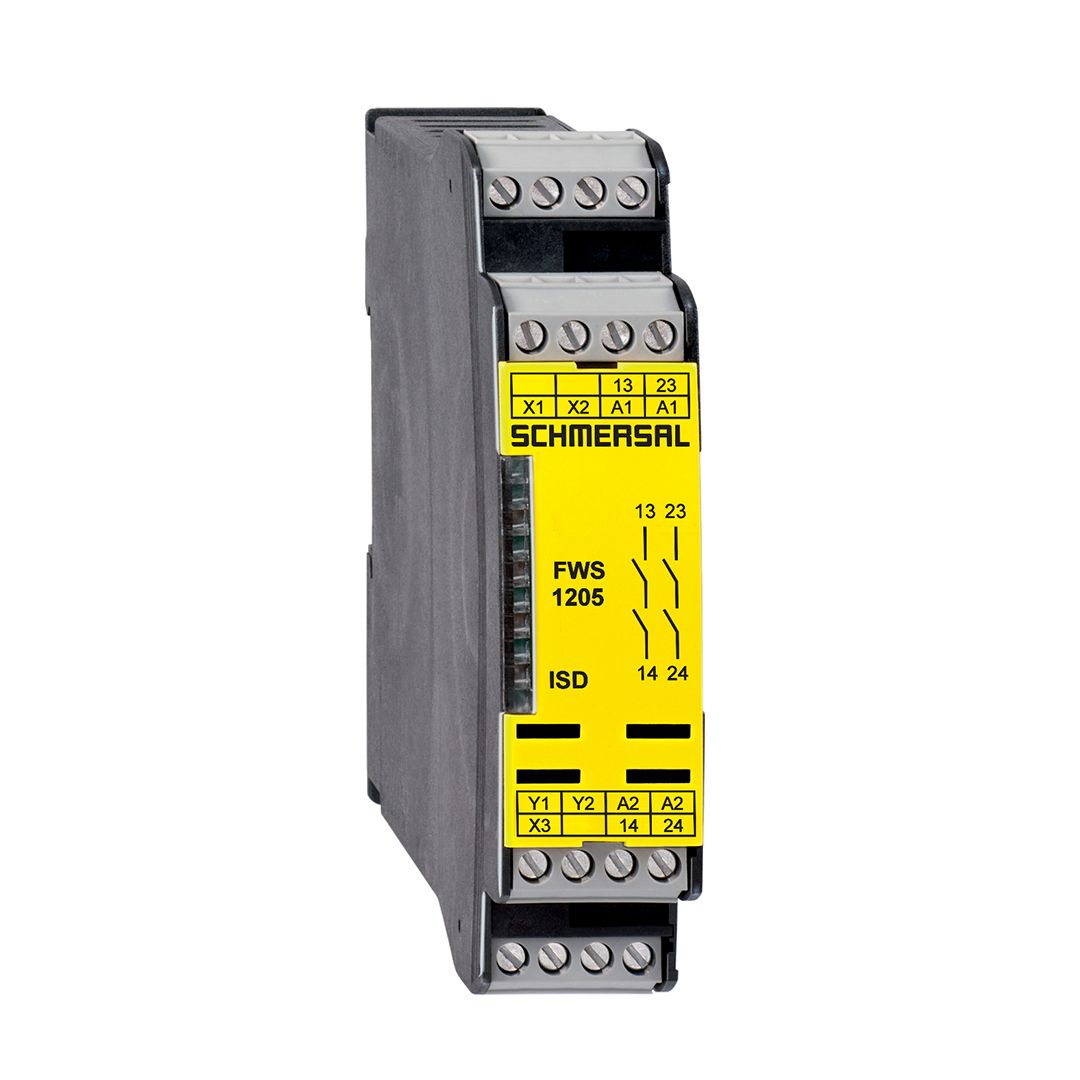

Relé de segurança FWS 1205 C-24V Schmersal
Propriedades globais:
Instruções: IEC 60947-5-1, ISO 13849-2, BG-GS-ET-20
Invólucro: termoplástico reforçado com fibra de vidro, ventilado
Circuito de retorno (S/N): Não
Frequência de paragem: versão A: X1/X2: 1 Hz / 2 Hz versão B: X1/X2: 2 Hz / 2 Hz versão C: X1/X2: 1 Hz / 1 Hz
Medição da tensão de operação Ue: 24 VDC ± 15 %
Corrente operacional calculada le: 0,2 A
Tensão calculada de isolamento Ui: 250 V
Fusível eletrónico interno (S/N): Não
Potência instalada: < 5 W
Monitorização das entradas:
Deteção de curto-circuito: Não
Deteção de rutura de fio: Sim
Deteção de fuga à terra: Sim
Histerese: 10% da frequência de paragem
Frequência de entrada máx.: 4000 Hz
Duração mínima do pulso: 125 μs
Resistência de entrada: aprox. 4 kΩ a GND
Sinal de entrada Nível "1": 10 … 30 VDC
Sinal de entrada Nível "0": 0 … 2 VDC
Comprimento do condutor máx.: 100 m com condutor de 0,75 mm²
Saídas:
Classe de paragem 0: 2
Classe de paragem 1: 0
Número de contactos de segurança: 2
Número de contactos auxiliares: 0
Número de saídas de sinalização: 2
Capacidade de comutação máx. dos contactos de segurança: 6 A
Corrente de curto-circuito condicional: 1000 A
Categoria de aplicação segundo IEC 60947-5-1: AC-15: 230 V / 3 A
DC-13: 24 V / 2 A
Resistência calculada contra picos de tensão Uimp: 4 kV
Corrente de ensaio térmico Ithe: 6 A
Capacidade de carga do contacto: máx. 250 VAC, máx. 6 A (cos φ=1)
Proteção contra curto-circuito: Fusível 6 A gG D
Resistência mecânica: 20 milhões de ciclos de comutação
Indicação LED: ISD
Condições do ambiente:
Resistência a interferências: conforme Diretiva CEM
Classe de proteção: III
Grau de contaminação por sujidade: 2
Resistência à vibração: 10 ... 55 Hz / Amplitude 0,35 mm
Resistência a impactos: 30 g / 11ms
Temperatura ambiente de operação: 0 °C…+55 °C
Temperatura para armazenagem e transporte: −25 °C…+70 °C
Tipo de proteção: Invólucro: IP40, Terminais: IP20, Compartimento de montagem: IP54
Fixação: Fixação rápida para perfil normalizado segundo EN 60715
Tipo de conexão: Terminais roscados
Secção do cabo mín.: 0,2 mm²
Secção do cabo máx.: 2,5 mm², condutor individual ou de múltiplos fios (incl. terminais de ponta de fio)
Binário de aperto da ligação: 0,6 Nm
Peso: 190 g
Dimensões (A x L x P): 100 x 22,5 x 121 mm
Vida útil: 20 anos
Para mais dados, baixe o manual.
