RELÉ CORRENTE MPS-57 220
DIGIMEC
Código: 025.071
Dados do Produto

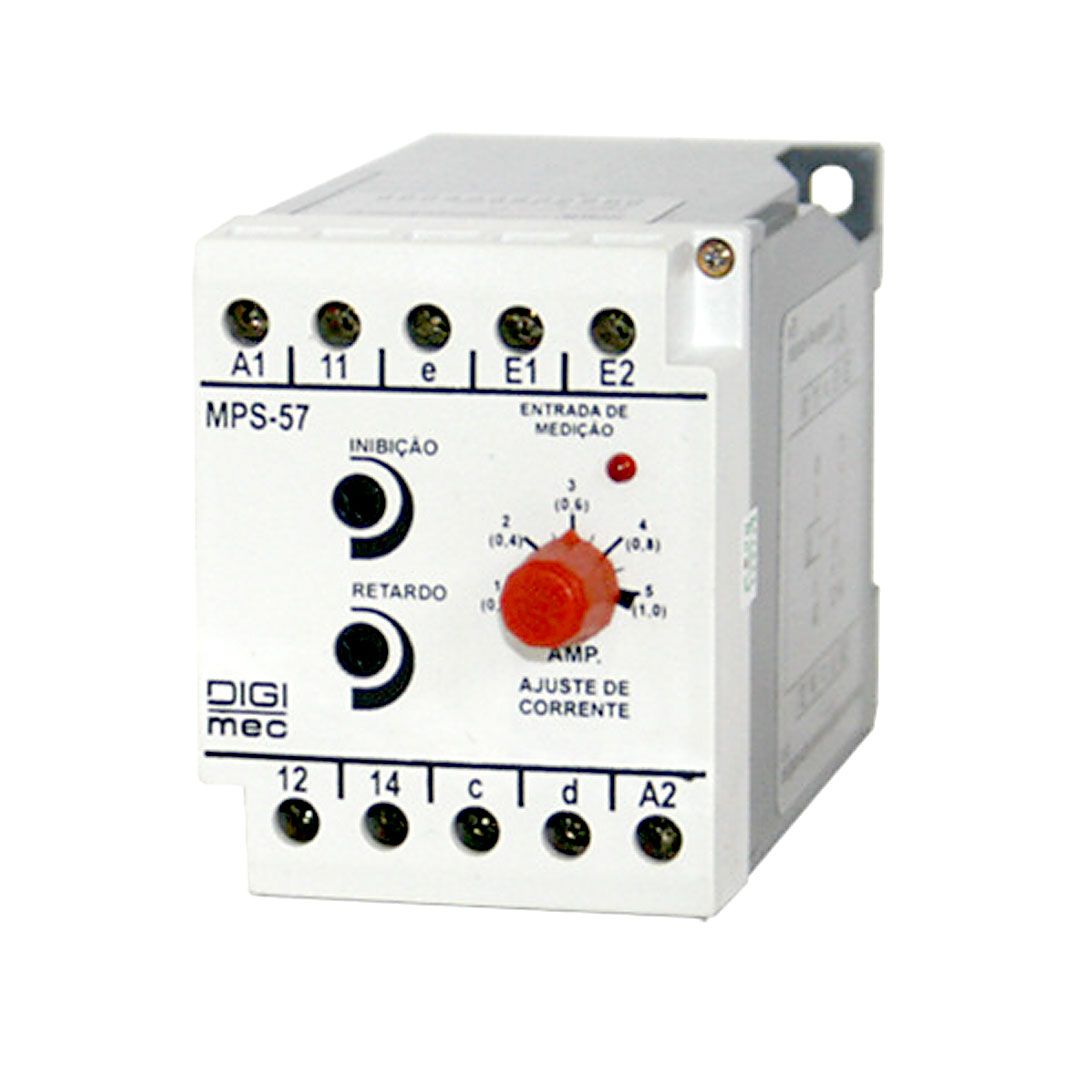

Relé Corrente MPS-57 220V - Digimec
Alimentação (-15% +10%): 220 Vca
Frequência da rede: 50 - 60 Hz
Consumo: 3 VA (Aproximadamente)
Tempo de inibição: Ajustável: 0 a 20 seg.
Tempo de retardo: Ajustável: 0 a 10 seg.
Histerese (fundo de escala): Fixa: 2%
Precisão da escala (fundo de escala): 6%
Precisão de repetibilidade: 2%
Relés de saída: 5 Amp 250Vac máx. carga resistiva – reversível
Material dos contatos: AgCdO
Vida útil dos contatos: Mecânica (sem carga): 10.000.000 operações | Elétrica (com carga resistiva): 1.000.000 operações
Temperatura Ambiente: De trabalho: 0 a 50°C | De armazenamento: -10 a 60°C
Umidade relativa de trabalho: 20 a 90 % sem condensação
Material da caixa: Termoplástico
Terminais de saída: Parafusos com alojamento fixo
Grau de proteção da caixa: IP51
Grau de proteção nos terminais: IP20
Capacidade dos terminais: Fio: 2,5 mm² Cabo: 2,5 mm²| Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 - 0,6
Fixação: Trilho DIN 35 mm ou parafusos
O relê de corrente MPS-57 foi desenvolvido pela Digimec para proteção de equipamentos elétricos, monofásicos, que não podem operar quando a corrente que circula pelo circuito de carga estiver acima ou abaixo de seu valor nominal. Montado em caixa plástica, apresenta alta resistência a choques, vibrações, além de possuir um sistema de fácil fixação em trilho DIN ou por parafusos.
* Para correntes superiores a 10 Aca usar transformadores de corrente de medição relação xxxx/5A. Para corrente contínua usar Shunt de derivação com queda de tensão 60 mV. xxxx/60 mV.
